Urządzenie do wytwarzania dwutlenku chloru (generator ClO₂) zaprojektowane jest w wersji kompaktowej i przeznaczone zostało dla zabezpieczenia przed skażeniem bakteriologicznym małych i średnich układów wodnych różnego charakteru. Standardowym miejscem zastosowania urządzenia są instalacje wodne w budynkach użyteczności publicznej: szkoły, przedszkola, szpitale, baseny, obiekty rekreacyjne i sportowe. Drugim ważnym miejscem zastosowania są układy klimatyzacyjne, wentylacyjne i chłodnicze, które są dezynfekowane aerozolem wodnym z rozpuszczonym dwutlenkiem chloru. Kolejnym miejscem wykorzystania są układy dezynfekcji butelek i opakowań w przemyśle spożywczym.

Dwutlenek chloru powstaje na skutek połączenia rozcieńczonego kwasu solnego i rozcieńczonego chlorynu sodu. Innowacyjna konstrukcja reaktora zapewnia wyjątkowo wysoką sprawność sięgającą 90%. Dzięki minimalnemu zużyciu środków chemicznych generator dwutlenku chloru jest ekonomiczny, bezpieczny i przyjazny dla środowiska.

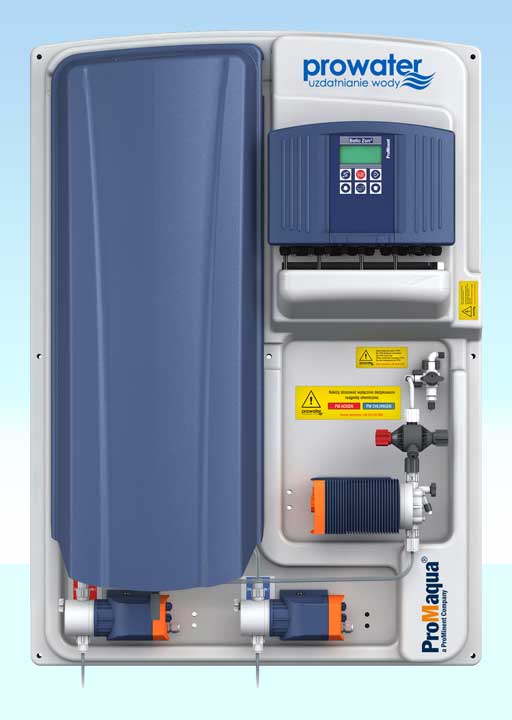

Generatory dwutlenku chloru Bello Zon® CDLb 6 i CDLb 12 są szczególnie zalecane do dezynfekcji wody i zwalczania Legionelli w mniejszych i średnich budynkach użyteczności publicznej, takich jak szpitale, hotele i kompleksy sportowe.

Roztwór z dwutlenkiem chloru może być dozowany bezpośrednio do instalacji wodnej, może być rozcieńczany układem mieszania, a także gromadzony w zbiorniku pośrednim (z którego będzie tłoczony odrębną pompą do instalacji). Sterowanie pracą generatora może odbywać się poprzez impulsy wodomierza (proporcjonalne do przepływu wody), praca ciągła (przy stałym przepływie lub magazynowaniu ClO₂), sygnałem z sondy pomiarowej ClO₂, lub sygnałem wolnopotencjałowym.

Model generatora ClO2	CDLb 6	CDLb 12	CDLb 22	CDLb 55	CDLb 120
Zdolność produkcyjna [g ClO2/h]	6	12	22	55	120
Stężenie roztworu [mg ClO2/dm3]	1000	2000	2000	2000	2000
Maksymalny przepływ* [m3/h]	12	24	44	110	240
Zintegrowana pompa dozująca	Beta®	Beta®	Beta®	Delta®	brak
Maksymalne przeciwciśnienie [bar]	7	7	7	7	n/d
Wymiary (Wys.×Szer.×Głęb.) [mm]	1236 × 878 × 306			1550 × 800 × 345	1300 × 880 × 425

* przy dawce 0,5mg ClO₂/dm³

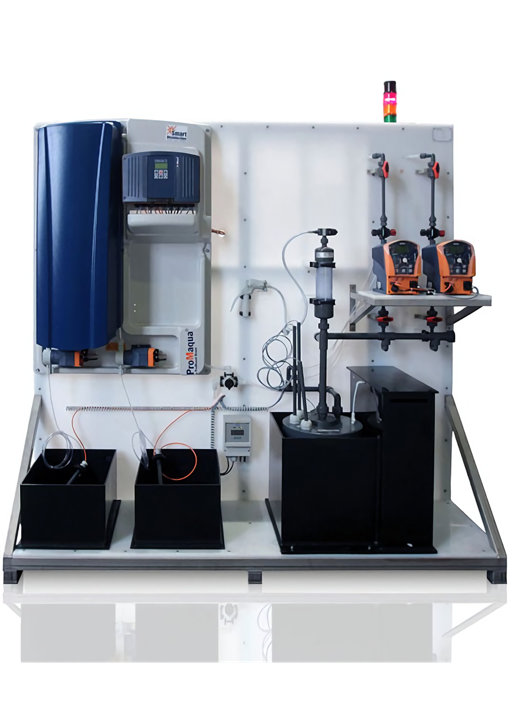

Dzięki modułowej budowie, generatory dwutlenku chloru BelloZon CDLb Multiple Dosing stanowią doskonałe rozwiązanie dla aplikacji wymagających kilku (do 6) punktów dozowania. Do wyboru jest kilka wstępnie zbudowanych projektów instalacji.

Konstrukcja modułowa komponentów dozowania montowanych „luzem” to rozwiązanie wykorzystujące standardowe urządzenie BelloZon CDLb z kompletem pomp – punktów dozujących umieszczonych w dowolnych miejscach.

Konstrukcja modułowa komponentów dozowania, które zamontowano na płycie to rozwiązanie wykorzystujące standardowe urządzenie BelloZon CDLb oraz komplet pomp dozujących na osobnej półce.

Konstrukcja Plug and Play na stelażu ze stali nierdzewnej to rozwiązanie wykorzystujące urządzenie BelloZon CDLb, kompletne moduły dozujące. Urządzenie jest zasilane i sterowane z centralnej szafy sterującej wykonanej ze stali nierdzewnej.

Możliwość instalacji wewnętrznego, bądź zewnętrznego zbiornika zasobowego*. Zdolność produkcyjna każdego z urządzeń wynosi do 120 gramów ClO₂ na godzinę, z zapasem dwutlenku chloru do 60 gramów dla szczytowego dozowania. Maksymalny przepływ przy dozowaniu na poziomie 0,2 ppm ClO₂ wynosi aż 600m³/h, do maksymalnie 6 punktów dozowania.

Generatory dwutlenku chloru BelloZon CDLb z wielokrotnymi punktami dozowania pozwalają na optymalnie cenową oraz szybką realizację kilku punktów dozowania, jedocześnie zachowując wysoką niezawodność i bezpieczeństwo całego procesu wytwarzania dwutlenku chloru. Wykwalifikowany i odpowiednio przeszkolony zespół serwisantów stanowi niezawodne wsparcie techniczne i gwarancyjne.

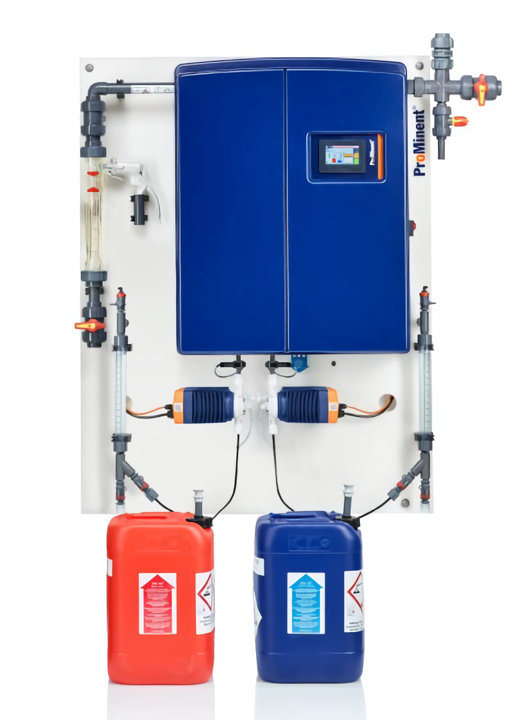

Generatory dwutlenku chloru Bello Zon ® CDVd, wykorzystywane są do produkcji, pomiarów i monitorowania dwutlenku chloru z rozcieńczonych bazowych substancji chemicznych.

System dozowania dwutlenku chloru produkowanego z rozcieńczonych substancji chemicznych to doskonałe rozwiązanie dla instalacji wodociągowych obsługujących średnie i bardzo duże ilości wody.

W konstrukcji zastosowano dopuszczony do kontaktu z żywnością materiał PVDF (zamiast PVC), co gwarantuje wysoki poziom bezpieczeństwa pracy, a także większą czystość wytwarzanego dwutlenku chloru i stabilność pracy. Wszystkie komunikaty o stanie i wartości pomiarowe są zapisywane w pamięci, i przedstawiane na czytelnym wyświetlaczu.

Komunikacja z urządzeniem jest możliwa dzięki powszechnie stosowanym magistralom komunikacyjnym, wbudowanemu serwerowi www, a także poprzez system DULCOnneX. Generator spełnia wszystkie wymagania przyszłościowych standardów czwartej rewolucji przemysłowej (Industrie 4.0).

• Produkcja, pomiar i monitorowanie ClO₂ w obrębie pojedynczego systemu;
• Maksymalne bezpieczeństwo pracy i czystość ClO₂ generowanego z reaktorów zbudowanych z PVDF;
• Maksymalne bezpieczeństwo dzięki monitorowanej pracy pomp i kontrolowanej długości skoku;
• Precyzyjne zarządzanie jakością dzięki zintegrowanej bazie danych parametrów i wartości;
• Automatyczne monitorowanie parametrów uzdatniania wody i terminów konserwacji;

Model	CDVd 45	CDVd 120	CDVd 240	CDVd 600	CDVd 2000
Wydajność dozowania ClO2 min-max/godz.* [g ClO2/h]	2-45	6-120	12-240	30-600	100-2000
Maksymalne ciśnienie robocze [bar]	8	8	8	8	8
Temperatura pracy [°C]	10-40	10-40	10-40	15-40	15-40
Wymiary** (Wys. × Szer. × Głęb.) [mm]	1344 × 1002 × 200		1342 × 1000 × 248	1711 × 1200 × 273	1900 × 1400 × 370
Masa całkowita** [kg]	27	28	45	75	120

*) Dane pomiarowe odnoszą się do 5 barów ciśnienia wstecznego oraz temp. otoczenia 20°C. Min. ilość / godzinę opiera się na fakcie, że gdy instalacja pracuje przy poniżej 5% mocy znamionowej, ciągły pomiar nie jest możliwy ze względu na niską częstotliwość pompowania pomp dozujących. Gdy instalacje nie działają w sposób ciągły, zawartość reaktora może być wymieniana min. dwa razy dziennie. Dane mają charakter orientacyjny.
**) Wymiary nie uwzględniają pompy obiegowej, zaworu spustowego oraz przyłącza do wodociągu.

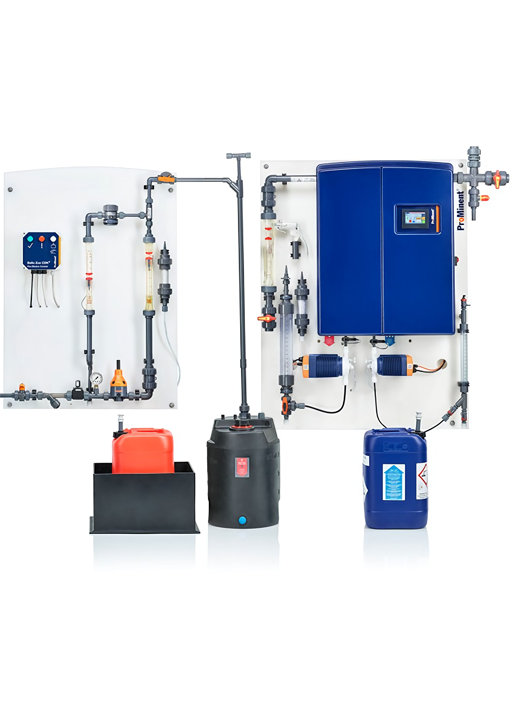

System wytwarzania dwutlenku chloru ze stężonych reagentów. Dzięki opatentowanej metodzie poziom zużycia kwasu solnego może zostać automatycznie dostosowany do lokalnych warunków pracy. Stosowanie wyższych stężeń kwasu solnego, który następnie ulega rozcieńczeniu w kontrolowanych warunkach może przynieść oszczędności nawet do 20%.

W konstrukcji zastosowano dopuszczony do kontaktu z żywnością materiał PVDF (zamiast PVC), co gwarantuje wysoki poziom bezpieczeństwa pracy, a także większą czystość wytwarzanego dwutlenku chloru i stabilność pracy. Wszystkie komunikaty o stanie i wartości pomiarowe są zapisywane w pamięci, i przedstawiane na czytelnym wyświetlaczu.

Komunikacja z urządzeniem jest możliwa dzięki powszechnie stosowanym magistralom komunikacyjnym, wbudowanemu serwerowi www, a także poprzez system DULCOnneX. Generator spełnia wszystkie wymagania przyszłościowych standardów czwartej rewolucji przemysłowej (Industrie 4.0).

• Wydajna dezynfekcja wody dzięki produkcji, pomiarowi i monitorowaniu ClO₂ za pomocą pojedynczego systemu;
• Maksymalne bezpieczeństwo pracy i czystość ClO₂ generowanego z reaktorów PVDF;
• Maksymalne bezpieczeństwo dzięki monitorowanej pracy pomp i kontrolowanej długości skoku;
• Precyzyjne zarządzanie jakością dzięki zintegrowanej bazie danych parametrów i wartości;
• Automatyczne monitorowanie parametrów uzdatniania wody i terminów konserwacji;
• Łatwość i bezpieczeństwo pracy dzięki czytelnemu menu nawigacyjnemu.

Model	CDKd 150	CDKd 400	CDKd 900	CDKd 2000	CDKd 2800	CDKd 7300	CDKd 12000
Wydajność dozowania ClO2 min-max/godz.*	8-150	20-400	45-900	100-2000	140-2800	365-7300	600-12000
Maksymalne ciśnienie robocze [bar]	8	8	8	5	5	3	2
Temperatura pracy [°C]	10-40	10-40	10-40	10-40	15-40	15-40	18-40
Wymiary (Wys.×Szer.×Dł.) [mm]	1300 x 1000 x 250	1675 x 900 x 460	1920 x 920 x 520	1880 x 1320 x 570	1880 x 1320 x 570	2250 x 1850 x 500	2250 x 1850 x 500
Masa całkowita [kg]	89	119	131	201	201	216	216

*) Dane pomiarowe odnoszą się do 5 barów ciśnienia wstecznego oraz temp. otoczenia 20°C. Min. ilość / godzinę opiera się na fakcie, że gdy instalacja pracuje przy poniżej 5% mocy znamionowej, ciągły pomiar nie jest możliwy ze względu na niską częstotliwość pompowania pomp dozujących. Gdy instalacje nie działają w sposób ciągły, zawartość reaktora może być wymieniana min. dwa razy dziennie. Dane mają charakter orientacyjny.
